Linksys SPA9000: Solução VoIP para pequenas empresas
O Linksys SPA9000 combina um conjunto de ferramentas completas de sistemas de telefonia PABX com as vantagens de conveniência e custo da telefonia IP. O equipamento possui ferramentas comuns como Atendimento Automático, Linhas Compartilhadas, Teleconferência, Música de Espera, Siga-Me e muito mais. O SPA9000 abre o acesso dos benefícios da Voz sobre IP (VoIP), incluindo baixo custo de serviço de Longa Distância, Ramais Virtuais e uma infraestrutura de rede para voz e dados. Aqui nós iremos mostrar um manual de configuração para o sistema funcionar com o telefone IP Linksys SPA 941.
Fácil Instalação Veja Abaixo:
PASSO 1 Conectando os cabos adequadamente:
A - Conecte a
fonte de alimentação que acompanha o equipamento no
ponto1
PASSO 2
Abra qualquer navegador instalado no seu computador na mesma rede do adaptador e coloque o seguinte endereço:
http://192.168.0.1/admin/advanced
A tela de configuração de seu SPA-9000 será exibida. Agora, você configurará a sua conexão coma Internet. Primeiro verifique com seu provedor de banda larga o tipo de sua conexão, se é IP Fixo, IP Dinâmico(DHCP) ou com autenticação PPPoE.
De posse dessas informações clique na aba "ROUTER" e então na aba "Wan Setup" você deve alterar a opção Connection Type para opção que o seu link de Internet utiliza.
PASSO 3
Mude seu Plano de Discagem.

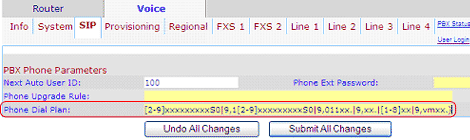

Abaixo da aba SIP, olhe na seção PBX Phone Parameters e copie e cole o seguinte Plano de Discagem (Dial Plan)
(9,[3469]11S0|9,[2-9]xxxxxx|9,<:1>[2-9]xxxxxxxxxS0|9,1[2-9]xxxxxxxxxS0|9,011xx.|9,xx.|[1-8]xx|9,vmxx.)
PASSO 4
Configuração das Linhas
O SPA 9000 tem 4 linhas VoIP que você pode configurar de acordo com as suas necessidades. Utilizando a Line 1 como um exemplo para configurar sua linha VoIP Muzime Phone e o padão de resposta.

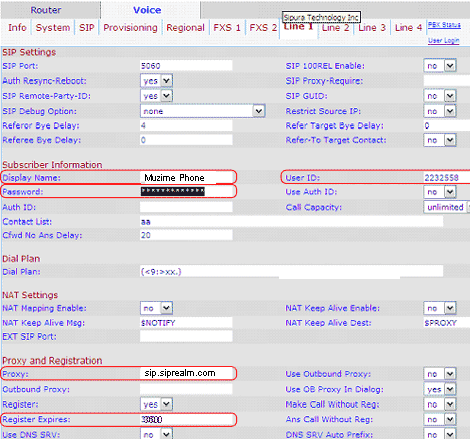

4.1 Configure sua linha Muzime Phone Você precisa modificar apenas alguns campos da configuração padrão de fábrica, conforme listados abaixo:
4.2 Configure o Padrão de Resposta da Linha.
4.2.1 Auto Attendant
4.2.2 Call Hunting
Neste caso, a chamada irá tocar nas extensões 100, 101 e 102 seqüencialmente. Se a chamada não for respondida então ela será enviada para o Atendimento Automático. (Contact List : 100,101,102,hunt=next;7;0,aa)
4.2.3
Direct Call Uma chamada irá tocar diretamente na extensão 100.
PASSO 5
Ramais. Configuração para o telefone IP SPA 941 funcionar com o SPA 9000.
O telefone IP Linksys SPA 941 foi projetado para operar em conjunto com o SPA 9000. Quando um SPA 941 se conectar na mesma rede local que o SPA 9000 está, eles irão se sincronizar. Você não precisará configurar nenhum dos dois equipamentos para que cada um identifique o outro. O SPA 941 possui 2 extensões e pode ser atualizado para 4.
Passo 1 Depois de ligar os equipamentos, descubra o endereço de IP do seu SPA 941 pressionando o botão MENU no telefone e o número 9 no teclado numérico.
Passo 2 Coloque o endereço de IP do SPA 941 no seu navegador de Internet, clique em Admin e então no link Advanced.

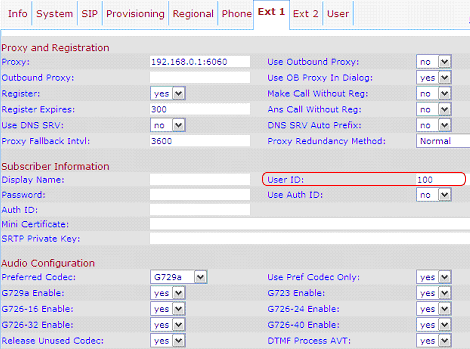

Passo 3 Se este é o primeiro SPA 941 conectado a rede local no qual o SPA 9000 está conectado, a User ID 100 é automaticamente atribuída pelo SPA 900 para a EXT 1 deste telefone. Você pode ver isto no campo USER ID da EXT 1. Nenhum password é necessário ou atribuído. Se você conectar um segundo SPA 941 para a rede, EXT 1 do segundo SPA 941 irá mostrar 101 e assim por diante.
PASSO 6
Para permitir o acesso à Secretária Eletrônica.

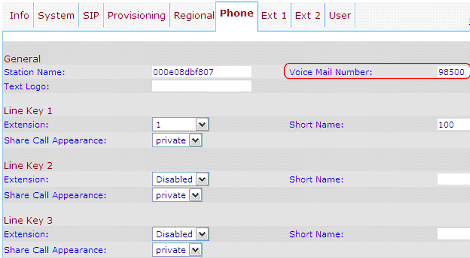

Clique na aba Phone. Coloque 98500 no campo Voicemail. Isto irá programar o botão Voicemail do seu telefone.
PASSO 7

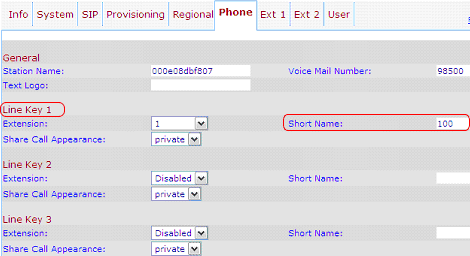

Configuração da Tecla Line para cada botão Line do Telefone IP.
Tecla Line 1 à 4. Selecione o número da extensão e coloque um número ou nome curto. Neste exemplo, iremos utilizar 100. Isto irá aparecer no LCD do telefone próximo ao botão respectivo.
PASSO 8

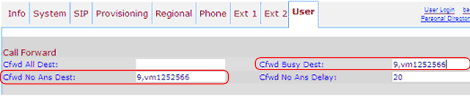

Para configurar suas credenciais de Secretária Eletrônica (voicemail), clique na aba USER.
Esta ferramenta permite a você à gravar uma mensagem pessoal para as pessoas que estiverem te ligando quando você não puder responder a chamada em sua extensão. Você precisará designar seu Virtual Number Muzime Phone para cada extensão para a Secretária Eletrônica voicemail). Este VN "NÃO PODE" ser os mesmos Virtual Numbers utilizados nas LINES 1 à 4 no SPA 9000.
Coloque seu Virtual Number Muzime Phone no seguinte formato 9,vm + VN (9,vm1252566) Obs.: substitua 1252566 pelo seu Virtual Number.
PASSO 9
Pronto! Você já pode fazer e receber chamadas!
Para fazer chamadas, disque 9 e então o número de telefone. Para discar para um ramal no escritório, disque o número da extensão da pessoa, como por exemplo 100.
PASSO 10

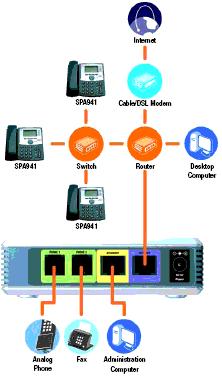

Diagrama das Conexões de Rede e de Telefonia
Documentação, Manuais e Firmware
Precisa de mais informações. Clique aqui
Como eu atualizo a firmware do LinksysSPA9000?
Abra seu navegador de Internet e digite: http://Endereço de IP do seu Linksys/admin/upgrade?<FIRMWARE>
(onde <FIRMWARE> deve ser substituído pelo endereço onde foi salvo o arquivo.
Simulador
Acesse o simulador do painel de administração. Clique aqui
Dial Plan
Caso prefira simplificar as formar de realizar ligações é necessário editar o campo Dial Plan. Clique aqui
|
