Central de acesso:

Configure a sua Central de acesso com o Trixbox

Obs.:: Antes de começar a usar este Manual de Configuração, certifique-se que você configurou o seu Trixbox seguindo nosso manual de configuração online.

Você pode configurar facilmente o sua própria Central de acesso utilizando o Trixbox e o serviço da Muzime Phone. Seus clientes poderão ligar para números convencionais locais que estarão conectados a Digium PCI PSTN Card e redirecionarão para nossa plataforma de Cartão de Chamadas (8600).

O card que nós recomendamos para esta utilização é o Digium TDM400P com quatro portas FXO. Porém, se você quer apenas configurar o seu servidor Trixbox para teste ou uso pessoal você poderá usar o Wildcard X101P ou X100P Card com uma porta FXO.

Instalação dos Card X101P ou X100P

Para configurar este Card com o Trixbox use o utilitário zaptel card auto-c0onfig para configurar o zaptel driver.

1. Instale o card no slot PCI. Uma das vantagens deste tipo de card é que ele não precisa de um conector de energia para funcionar.
2. Logon no Centos com a root account
3. Rode os seguintes comandos:

[root@asterisk1]# genzaptelconf

[root@asterisk1]# ztcfg

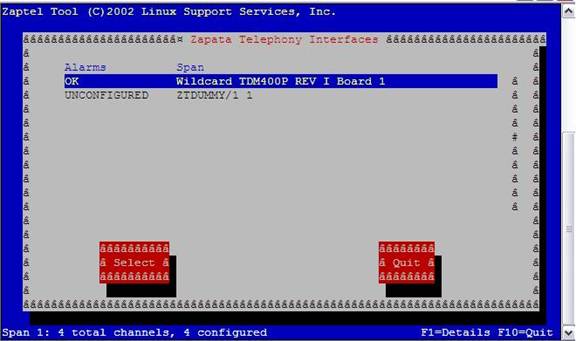

[root@asterisk1]# zttool



Os resultados do zttool devem mostrar seu zap card como configurado.

Você pode também rodar o command zap show channels:

asterisk1*CLI> zap show channels

Chan Extension Context Language MusicOnHold

pseudo from-pstn en

1 from-pstn en

Se esta informação for mostrada, então o card foi configurado corretamente.

Instalação do Card TDM400P

Você pode encontrar documentação adicionar e especificações em: http://www.digium.com/en/products/hardware/tdm400p.php

OBS.: Certifique-se de efetuar o pedido do Card com 4 portas FXO, pois eles também os tem com 2 portas FXO e 2 portas FXS.

Comece instalando o card no slot PCI livre. Certifique-se que você conectou o cabo de energia no card. Cards FXO requerem energia de modo a se conectar a linha telefônica ou extensão. Os cards TDM400P utilizam o conector de energia standard 4 pin hard drive. Se você não tem um conector de energia livre você poderá comprar um equivalmente de um adaptador duplo. Feche o PC e ligue-o.

OBS.: Os LEDs para cada porta não aparecerão até que o dispositivo tenha sido configurado propriamente.

No Trixbox você precisa configurar algumas opções manualmente, pois o card não funcionará logo que foi instalado.

Logon no Centos e execute os seguintes comandos:

[root@asterisk1]# cd /usr/src/kernels/2.6.9-34.EL-i686/include/linux

[root@asterisk1]# mv spinlock.h spinlock.h.old

[root@asterisk1]# wget http://nerdvittles.com/aah27/spinlock.h

OU se isto não funcionar.....

[root@asterisk1]# wget http://liquid-fire.us/spinlock.h

[root@asterisk1]# cd /etc/udev

[root@asterisk1]# cp ./permissions.d/zaptel.permissions /usr/src/kernels/2.6.9-34.EL-i686/include/linux

[root@asterisk1]# cp ./rules.d/zaptel.rules /usr/src/kernels/2.6.9-34.EL-i686/include/linux

[root@asterisk1]# cd /usr/src/zaptel

[root@asterisk1]# make linux26 && make install

[root@asterisk1]# shutdown -r now

se os drivers zaptel foram identificados depois do reboot:

[root@asterisk1]# genzaptelconf

[root@asterisk1]# ztcfg

[root@asterisk1]# zttool

Os resultados do zttool deverão aparecer no seu zap card como configurado

Edite o arquivo Zapata-auto.conf ( se você instalou um Card X101P ou X100P)

Use um PC na sua rede que tenha um navegador web e conecte em seu Trixbox usando HTTP://EndereçoIPdoSeuTrixbox

1. Clique no Asterisk Management Portal e então clique setup.
2. Clique em Maintenance.
3. Config Edit
4. Clique em zapata-auto.conf
5. Você verá a seguinte configuração:


   callerid=asreceived

   ; Span 1: WCFXO/0 "Wildcard X101P Board 1" RED

   signalling=fxs_ks

   ; OBS.: isto é um trunk. Crie um ZAP trunk no AMP para o Channel 1

   context=from-pstn

   group=0

   channel => 1

   ; Span 2: ZTDUMMY/1 "ZTDUMMY/1 1"


6. Mude o context de cada canal de context=from-pstn para context=Muzime Phone-ccg

   callerid=asreceived

   ; Span 1: WCFXO/0 "Wildcard X101P Board 1" RED

   signalling=fxs_ks

   ; OBS.: este é um trunk. Crie um ZAP trunk no AMP para o Channel 1

   context=Muzime Phone-ccg

   group=0

   channel => 1

   ; Span 2: ZTDUMMY/1 "ZTDUMMY/1 1"

Edite o arquivo Zapata-auto.conf (Se você instalou um Card TDM400P)

1. Use um PC em sua rede que tenha um navegador de Internet e conecte-se ao seu Trixbox utilizando HTTP://EndereçoIPdoSeuTrixbox
2. Clique em Asterisk Management Portal e então clique em setup.
3. Clique em Maintenance.
4. Config Edit
5. Clique em zapata-auto.conf
6. você verá a seguinte configuração:

   callerid=asreceived

   ; Span 1: WCTDM/0 "Wildcard TDM400P REV I Board 1"

   signalling=fxs_ks

   ; Obs.: isto é um trunk. Crie um ZAP trunk no AMP para o Channel 1

   context=from-pstn

   group=0

   channel => 1

   signalling=fxs_ks

   ; Obs.: isto é um trunk. Crie um ZAP trunk no AMP para o Channel 2

   context=from-pstn

   group=0

   channel => 2

   signalling=fxs_ks

   ; Obs.: isto é um trunk. Crie um ZAP trunk no AMP para o Channel 3

   context=from-pstn

   group=0

   channel => 3

   signalling=fxs_ks

   ; Obs.: isto é um trunk. Crie um ZAP trunk no AMP para o Channel 4

   context=from-pstn

   group=0

   channel => 4

   ; Span 2: ZTDUMMY/1 "ZTDUMMY/1 1"


7. Mude o context para cada canal de context=from-pstn para context=Muzime Phone-ccg

   callerid=asreceived

   ; Span 1: WCTDM/0 "Wildcard TDM400P REV I Board 1"

   signalling=fxs_ks

   ; Obs.: isto é um trunk. Crie um ZAP trunk no AMP para o Channel 1

   context=Muzime Phone-ccg

   group=0

   channel => 1

   signalling=fxs_ks

   ; Obs.: isto é um trunk. Crie um ZAP trunk no AMP para o Channel 2

   context=Muzime Phone-ccg

   group=0

   channel => 2

   signalling=fxs_ks

   ; Obs.: isto é um trunk. Crie um ZAP trunk no AMP para o Channel 3

   context=Muzime Phone-ccg

   group=0

   channel => 3

   signalling=fxs_ks

   ; Obs.: isto é um trunk. Crie um ZAP trunk no AMP para o Channel 4

   context=Muzime Phone-ccg

   group=0

   channel => 4

   ; Span 2: ZTDUMMY/1 "ZTDUMMY/1 1"


8. Clique no botão UPDATE.
9. Clique em Re-Read configs ( isto é necessário de maneira as modificações terem efeito)

Edite o arquivo extensions_custom.conf

1. Use um PC na sua rede que tenha um navegador de Internet e conecte-se em seu Trixbox utilizando HTTP://EndereçoIPdoSeuTrixbox
2. Selecione System Administration.
3. Selecione Config Edit.
4. Clique em extensions_custom.conf.
5. Scroll down para o fim da página e adicione o seguinte texto:

   [Muzime Phone-ccg]

   include => ext-local-custom

   include => from-pstn

   exten => s,1,Answer

   exten => s,2,Wait,2

   exten => s,3,Dial(SIP/8600@Muzime Phone,20,tr)


6. Clique no botão UPDATE.
7. Clique em Re-Read configs (isto é necessário de modo as modificações terem efeito).

Obs.: Isto irá redirecionar todas as chamadas recebidas pelo seu TrixBox para a central de acesso da Muzime Phone assumindo que você já tenha configurado seu Trixbox seguindo o nosso manual de configuração.

PASSO 1

Pronto! Você já pode fazer e receber chamadas!

Você deve efetuar sua primeira chamada para o nosso Servidor.

ECO TESTE - Disque 600:

Você deverá ouvir uma explicação sobre como funciona o eco teste e então um beep. Tudo que você disser será repetido assim que você falar, testando o delay de voz. Se você ouvir você mesmo, então você já sabe que a configuração está completa e seu dispositivo VoIP está funcionando

QUEM SOU EU - Disque 8400:

Informa o número virtual do qual você discou.
